Trémie de dalle béton dans le Loiret : escalier, ascenseur, gaines

Les usages courants d’une trémie dans une dalle

Une trémie est une ouverture pratiquée dans un plancher ou une dalle pour laisser passer un escalier, une cabine d’ascenseur ou de monte-charge, une gaine technique, ou pour agrandir une réservation existante devenue insuffisante.

Trémie d’escalier — L’installation d’un escalier intérieur entre deux niveaux impose de créer une ouverture rectangulaire dans la dalle d’étage. Les dimensions de cette ouverture dépendent du type d’escalier (droit, quart tournant, hélicoïdal), de l’encombrement de la cage et des prescriptions du bureau d’études en charge de la structure. Garden Diam découpe à la cote exacte fournie par les plans.

Trémie d’ascenseur ou de monte-charge — La mise en place d’un ascenseur privatif, d’un ascenseur de copropriété ou d’un monte-charge de manutention nécessite la création d’une gaine traversant un ou plusieurs planchers. Chaque dalle est découpée à l’emplacement défini par le concepteur, en tenant compte des armatures existantes et des réservations de structure.

Gaine technique — Dans un bâtiment existant, les montées de gaines (ventilation, plomberie, câbles) peuvent nécessiter la création ou l’agrandissement d’une réservation. Il arrive qu’une trémie initiale soit trop petite lors de la pose des équipements : Garden Diam peut agrandir l’ouverture existante par sciage périphérique, aux cotes définies par le bureau d’études.

Agrandissement d’une réservation existante — Une réservation laissée en phase gros œuvre peut s’avérer insuffisante lors de la mise en place des équipements. Garden Diam recadre l’ouverture par sciage complémentaire, dans le respect des cotes validées par le bureau d’études.

Méthode : carottages d’angle et sciage en blocs

La découpe d’une trémie suit une séquence rigoureuse qui garantit la stabilité de la dalle pendant et après l’intervention.

Étaiement préalable — Avant toute découpe dans une dalle porteuse, la zone à ouvrir est étayée sur la face inférieure. L’étaiement est dimensionné par le bureau d’études et mis en place avant que Garden Diam commence à découper. Cette étape est indispensable : elle reprend les charges supportées par la partie de dalle qui va être retirée. Garden Diam ne démarre pas une découpe sans que l’étaiement soit en place.

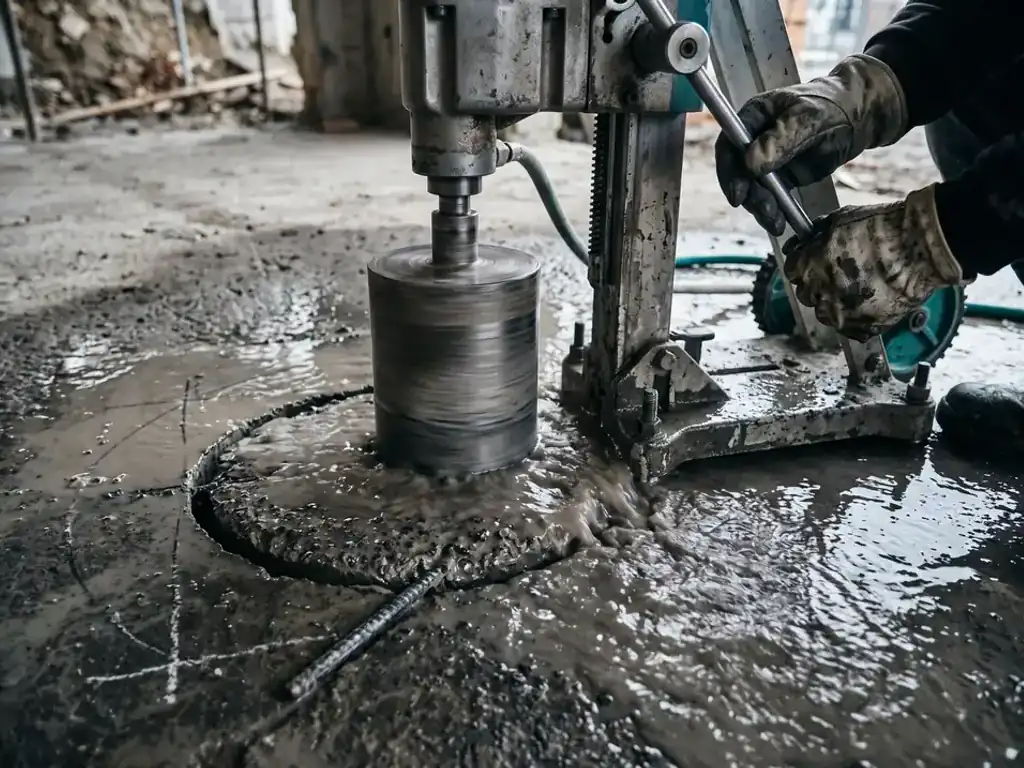

Carottages d’angle — Pour permettre l’introduction de la lame de la scie murale à chaque coin du rectangle à découper, Garden Diam réalise d’abord un carottage dans chacun des angles. Ces carottages, de diamètre adapté pour loger la lame, évitent tout dépassement des limites de la trémie et garantissent des coins nets.

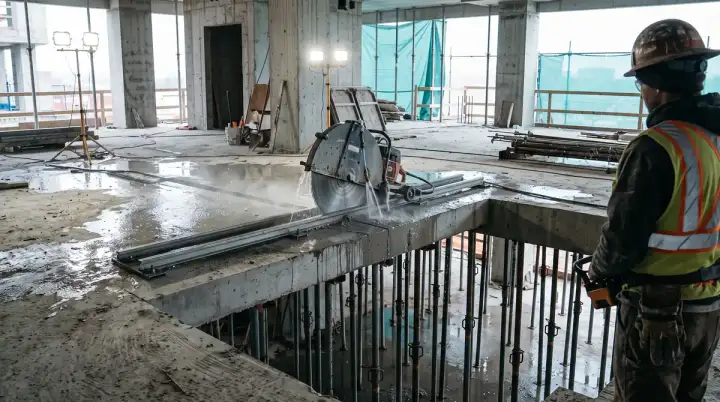

Sciage en passes — La scie murale sur rail est ensuite positionnée sur chaque côté de la trémie. Elle découpe la dalle selon les lignes de coupe en une ou plusieurs passes, en fonction de l’épaisseur du support (dalle courante de 15 à 20 cm, ou dalle épaisse jusqu’à 80 cm de coupe). L’eau de refroidissement est aspirée en continu. Pour les dalles très épaisses, la découpe combine sciage, carottage et, si nécessaire, reprise au marteau-piqueur.

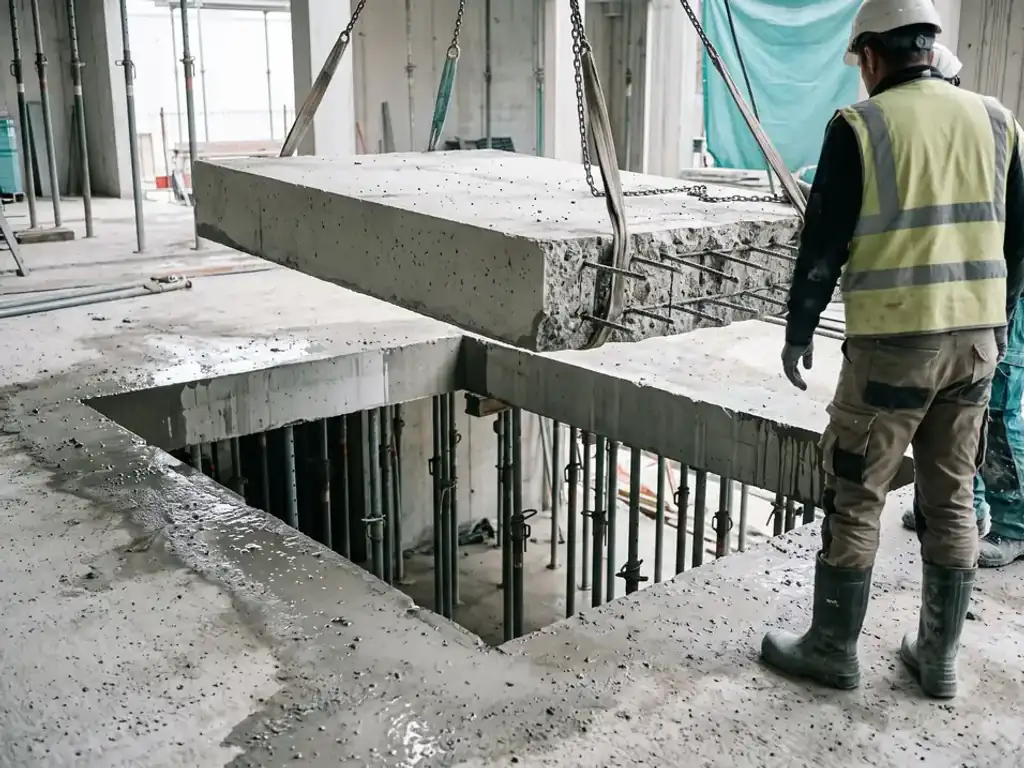

Découpe en blocs — Pour les grandes trémies, la section à retirer est découpée en blocs de taille compatible avec les possibilités de manutention et la charge maximale admissible par l’étaiement. Chaque bloc est décoffré après la découpe, puis évacué. Cette approche réduit les risques lors de la manutention et facilite l’évacuation.

Chevêtre et renfort de rives — Après retrait des blocs, les rives de la trémie nécessitent généralement un renfort : poutrelle métallique (IPN ou HEA), chevêtre en béton armé coulé en place, ou autre solution définie par le bureau d’études. La mise en place de ces renforts ne fait pas partie de la prestation de Garden Diam : elle relève du lot gros œuvre ou du lot charpente métallique, selon la configuration. Garden Diam prépare l’ouverture ; les autres corps d’état assurent la structure finale.

Garden Diam réalise des découpes de trémies depuis Saint-Denis-de-l’Hôtel (Loiret), sur l’ensemble du Centre-Val de Loire, du Limousin (Limoges) et du sud francilien.

Pour retirer un ouvrage entier, Garden Diam propose la démolition béton par découpe en blocs manutentionnables.

Types de dalles rencontrés

Dalle pleine en béton armé — La dalle pleine est le support le plus courant dans les constructions d’après-guerre et contemporaines. Son épaisseur varie de 15 à 25 cm pour un plancher courant, et peut dépasser 30 cm pour un radier ou une dalle de grande portée. La coupe au diamant traverse le béton et les armatures sans percussion ni choc pour la structure.

Plancher à poutrelles et hourdis — Ce type de plancher associe des poutrelles béton espacées et des entrevous en brique, béton léger ou polystyrène (hourdis). La trémie doit être positionnée de manière à sectionner le minimum de poutrelles ; chaque poutrelle sectionnée impose un chevêtre de reprise défini par le bureau d’études. Garden Diam réalise la coupe selon les plans reçus et identifie l’emplacement des poutrelles avant de commencer.

Prédalles et dalles mixtes — Certains bâtiments des années 1980-2000 comportent des prédalles béton sur lesquelles a été coulé un béton de compression. La découpe est possible, mais nécessite une analyse préalable de la composition du plancher. Les plans d’exécution permettent généralement de retrouver cette information.

Rôle du bureau d’études et obligations réglementaires

Toute trémie dans une dalle de plancher constitue une modification de la structure porteuse. Elle nécessite, dans la très grande majorité des cas, un avis ou une note de calcul d’un bureau d’études structure. Ce document précise l’emplacement exact, les dimensions maximales admissibles, l’étaiement à mettre en place et les renforts à réaliser après découpe.

En copropriété, l’accord de l’assemblée générale est généralement requis avant toute modification des parties communes. Une déclaration préalable de travaux peut être nécessaire si les travaux impliquent une modification structurelle significative. Ces démarches restent à la charge du maître d’ouvrage.

Garden Diam découpe selon les plans validés par le bureau d’études. Il ne réalise pas l’étude structure et ne peut pas définir lui-même les dimensions ou l’emplacement de la trémie.

Ce qui détermine le coût

Sans aucun chiffre, les éléments qui influencent la proposition :

• Dimensions de la trémie : longueur, largeur et surface totale à découper.
• Épaisseur et nature de la dalle : dalle mince en béton courant, radier armé dense, plancher à hourdis avec poutrelles.
• Nombre de passes de sciage nécessaires selon l’épaisseur du support.
• Accessibilité : hauteur disponible pour positionner le bâti de la scie murale, accès possible sous la dalle pour l’étaiement, présence d’eau et d’électricité.
• Découpe et évacuation des blocs : taille des blocs, moyen de levage disponible, distance au point d’évacuation.
• Zone d’intervention : Loiret, Centre-Val de Loire, Limousin, sud francilien.

Ce que vous devez envoyer

Pour obtenir un avis de faisabilité et une proposition sous 48 h :

1. Les plans de la dalle ou, à défaut, des photos du plancher vu de dessus et de dessous.
2. Les dimensions de la trémie souhaitée, si elles sont déjà définies par le bureau d’études.
3. L’épaisseur estimée de la dalle et la nature du plancher (dalle pleine, hourdis, prédalles).
4. Le contexte du chantier : bâtiment occupé ou non, possibilité d’étaiement, accès possible sous la dalle.
5. L’adresse de la commune pour vérifier la zone d’intervention.

Garden Diam répond sous 48 h avec une proposition basée sur ces éléments.

Réalisations

Garden Diam a déjà réalisé des trémies de dalle, notamment à Paris.
